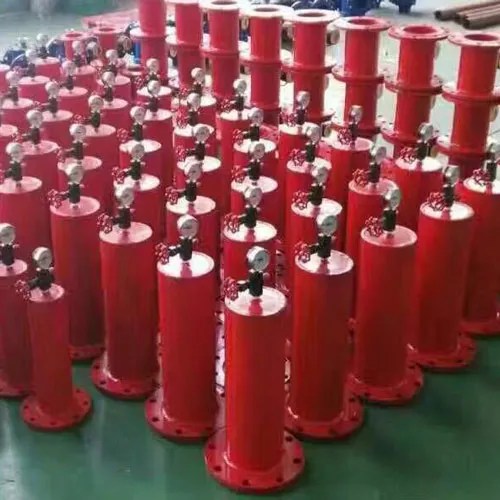

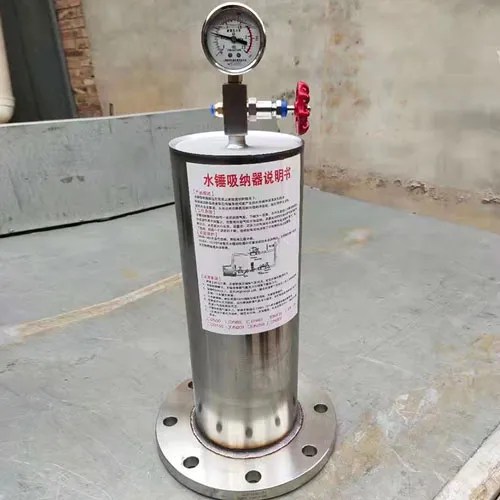

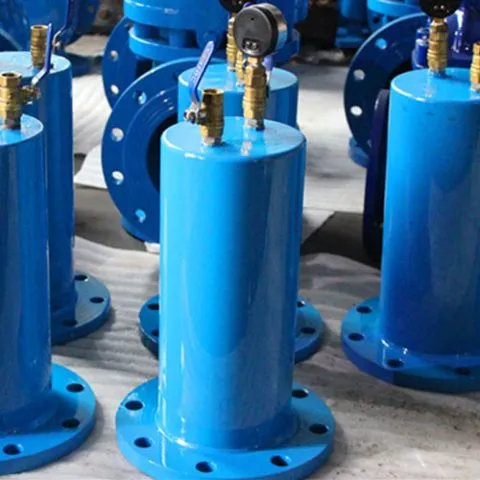

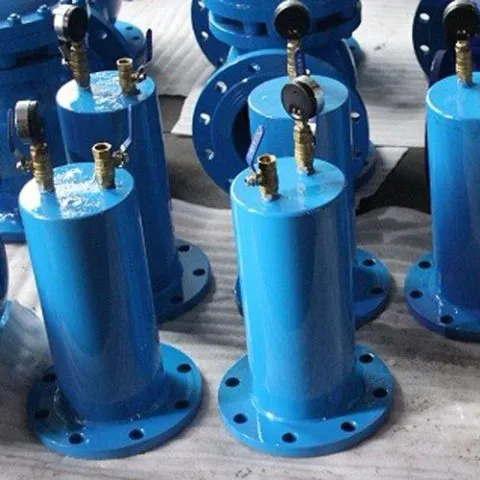

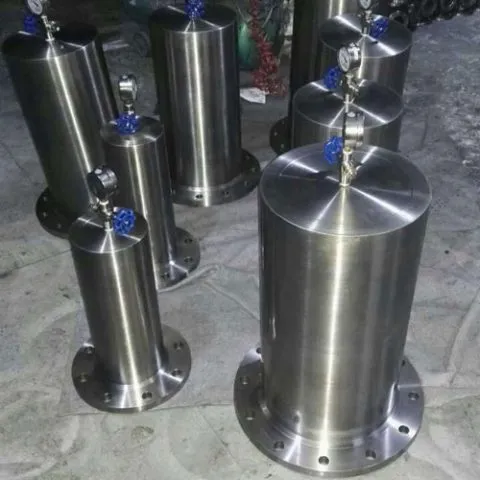

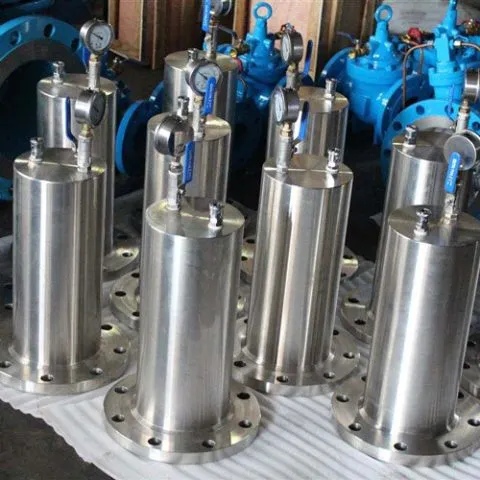

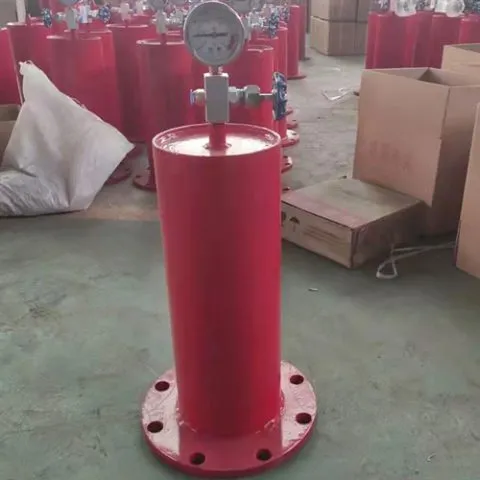

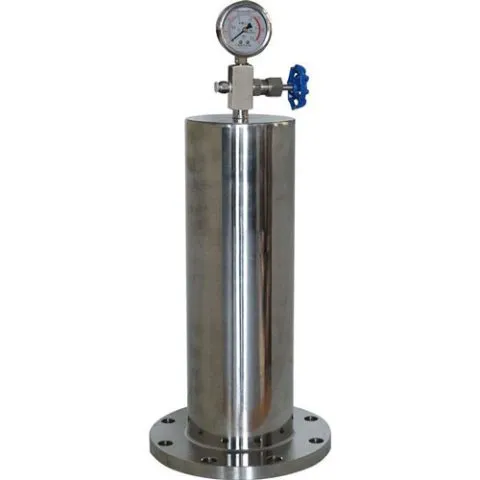

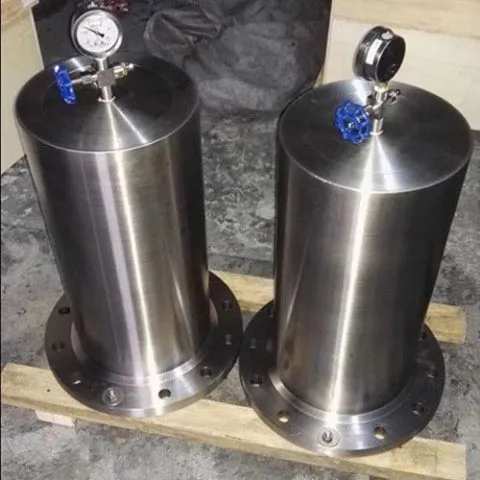

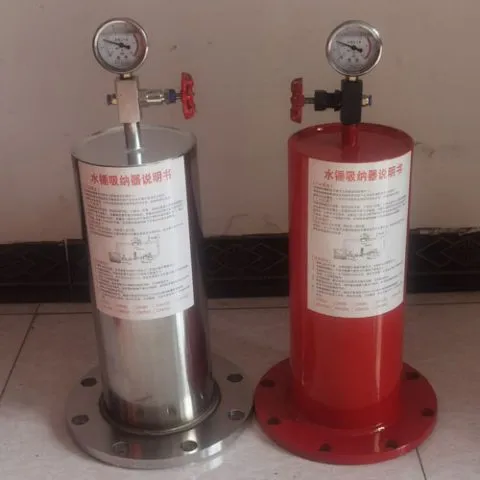

活塞式水锤消除器 水锤吸纳器

水锤吸纳器产品概述：
YQ9000活塞式水锤消除器也叫水锤吸纳器、活塞式水锤器，能在无需阻止流体流动的情况下，流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡，从而达到具有破坏性的冲击波，起到保护之目的。

水锤的定义：
水锤是在突然停电或者在阀门关闭太快时,由于压力水流的惯性,产生水流冲击波就象锤子敲打一样所以叫水锤。水流冲击波来回产生的力，有时会很大，从而破坏阀门和水泵。”水锤效应”是指在水管内部，管内壁光滑，水流动自如。当打开的阀门突然关闭，水流对阀门及管壁，主要是阀门会产生一个压力。由于管壁光，后续水流在惯性的作用下，迅速达到大，并产生破坏作用，这就是水利学当中的“水锤效应”，也就是正水锤。在水利管道建设中都要考虑这一因素。相反，关闭的阀门在突然打开后，也会产生水锤，叫负水锤，也有一定的破坏力，但没有前者大。

水锤消除器YQ9000型活塞式水锤吸纳器工作原理：
不锈钢水锤吸纳器YQ9000不锈钢水锤消除器YQ9000型活塞式水锤吸纳器YQ9000活塞式水锤消除器/不锈钢活塞式水锤吸纳器YQ9000不锈钢活塞式水锤消除器/水锤防止器是一种用于消除管线中因多种原因造成的水锤冲击波，保护管道及设备不受破坏的装置。水锤消除器适用于工矿、企业、高层建筑、电站等各类给排水系统中，利用活塞上腔室中空气的胀缩，使突发的冲击波得到缓冲而缓解了力度，较大程度地避免因巨大的水锤冲力造成的设备损坏。该水锤吸纳器装置结构简单、选材精良、使用寿命长。能在无需阻止流体流动的情况下，有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡，从而达到消除具有破坏性的冲击波，起到保护之目的。

工作原理：
YQ9000-16/25P活塞式水锤消除器的内部有密闭的容气腔，下端为活塞，当冲击波传入水锤消除器时，水击波作用于活塞上，活塞将往容气腔方向运动。活塞运动的行程与容气腔内的气体压力、水击波大小有关，活塞在定压力的气体和不规则水击双重作用下，做上下运动，形成个动态的平衡，这样就有效地消除了不规则的水击波震荡。
YQ9000不锈钢水锤消除器在供水系统中，当水泵发生故障或突然停电等原因。使水流突然停止，并开始倒流时都会产生水锤。液体在管内流动时，它具有动能，当液体突然停止，它的运动能量必须被消除。这时能量变成自停止点开始的高压波。以近声音的传播速度沿管路系统来回传递，使管内液体膨胀并撞击管路，从而破坏管路并发出刺耳的噪声。YQ9000不锈钢水锤消除器和消声止回阀组合使用，能有效的防止水锤和缓冲水击波的瞬间压力，使管内压力得到调节。从而保护管路不受破坏。

性能特点：
不锈钢水锤消除器由外壳、高级合成橡胶弹性内胆及多孔管等组成。适用于工矿、企业、高层建筑、电站等各类给排水系统中。在无需阻止水流的条件下，具有超卓的水击吸收力，有效地吸纳水锤。

安装与维护及注意事项：
DN15～50为螺纹连接，用标准三通垂直装于管道，用于支管系统消除管道不规则水击波和噪声。
DN50～300为法兰连接，用标准三通外接。
SG9000～16/25P活塞式水锤消除器应尽量安装在水击源附近，其安装应便于水击波*地通向消除器。

活塞式水锤吸纳器技术参数：
公称压力：1.6—2.5MPa
公称通径：DN15～DN300
容气腔压力(占管道压力百分数)50～70％
适用介质无杂物的清水、污水
适用介质温度：0～80℃
法兰标准：68／Tl7241668／T9113
试验标准：GB／Tl3927APl598

零件材料：

连接尺寸：

安装示意图：

注意事项：
1、阀体上的压力表，安装前显示阀体气室压力，安装后显示管道压力。
2、安装前请确认，水锤消除器气室压力不得高于管道压力
3、当扬程50m以上，压力5Kgf/cm2以上时，建议长道管下方及逆止阀止阀上方转角处各安装只水锤消器。
4、为考虑维修，建议保留10cm阀体与墙面间隙，方便维修动作。
5、若管道内水压力较低，或水锤消除器气室压力较低，皆可帖水锤消除器上方注气栓加入气压或释放压。
6、水锤消除器气室压力，维持于管道压力50%~70%时水锤消除器效果。
7、二次侧为开放压力场合，例定水位阀，卫浴器具，水等注气1-1.3Kgf/cm2较适合。
