承压式贮水罐适应范围
适用于工业及民用建筑的冷热水压力供水系统。
承压式贮水罐的设计
承压式贮水罐共有3种设计压力（0.25、0.6、1.0MPa），不锈钢采用进口SUS304B不锈钢板制作，不生锈、不生青苔、易清洗；碳钢壳体内外有防腐要求及外保温要求由设计者定。
承压式贮水罐基本参数
a) 设计压力：0.25、0.6、1.0MPa；
b) 介质：水
c) 设计温度：≤75℃；
d) 材料：碳钢、不锈钢（选用碳钢材料时，碳钢壳体内外防腐要求及外保温要求由设计者定）；
e) 材料的腐蚀裕量；碳钢：1mm；不锈钢：0mm。
b) 介质：水
c) 设计温度：≤75℃；
d) 材料：碳钢、不锈钢（选用碳钢材料时，碳钢壳体内外防腐要求及外保温要求由设计者定）；
e) 材料的腐蚀裕量；碳钢：1mm；不锈钢：0mm。

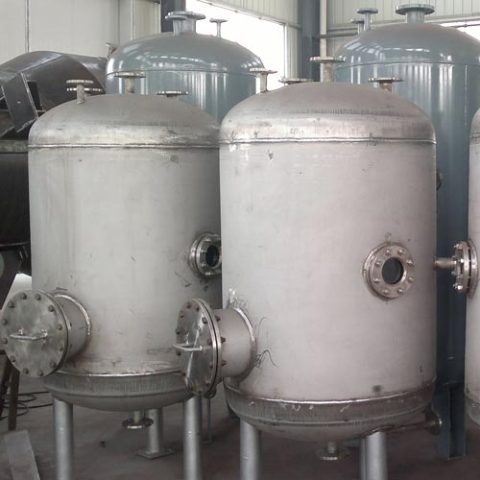

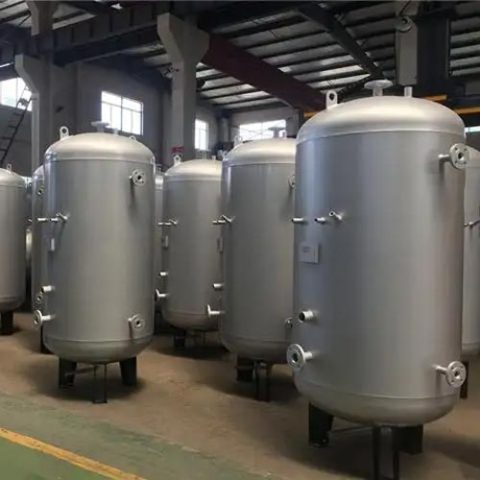

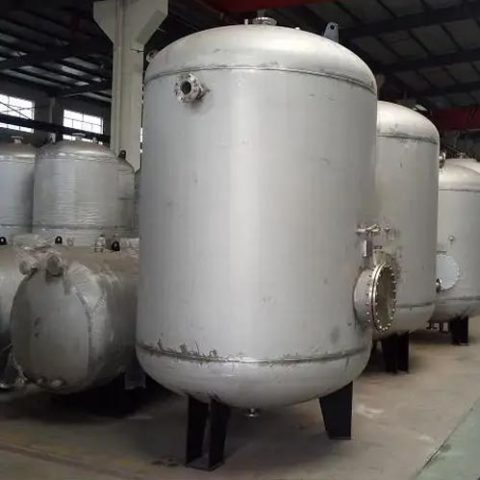

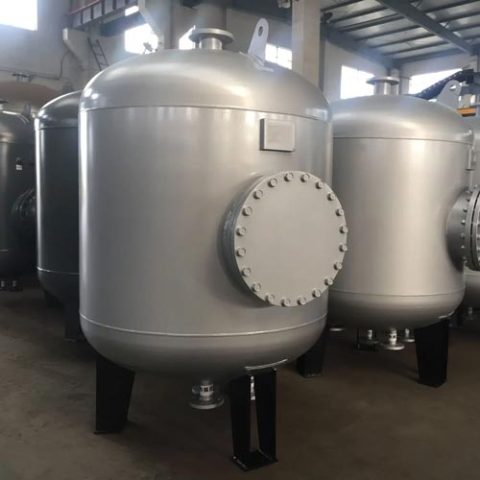

立式贮水罐
1、容积：1.0、2.0、2.5、3.0、4.0、5.0、6.0、8.0、10.0m³（也可根据客户需求制定）；
2、型号标记及表示方法： SGL-X-X (SG代表贮水罐、L表示立式、第一个X表示容积m³、第二个X表示设计压力MPa)。
3、立式贮水罐安装图：
2、型号标记及表示方法： SGL-X-X (SG代表贮水罐、L表示立式、第一个X表示容积m³、第二个X表示设计压力MPa)。
3、立式贮水罐安装图：
4、立式贮水罐安装尺寸(也可根据客户需求制定)：
| 立式贮水罐安装尺寸表 | |||||||||||||||||
| 参数 | 设计压力
(MPa) | 容积(m³) | Φ | Φ1 | H | H1 | H2 | H3 | H4 | L | L1 | L2 | D1 | D2 | D3 | B | M |
| 型号 | |||||||||||||||||
| SGL-1.0-0.25 | 0.25 | 1.0 | 800 | 500 | 2860 | 383 | 480 | 2260 | 800 | 1050 | 100 | 180 | 40 | / | 25 | 150 | 16 |
| SGL-1.0-0.6 | 0.6 | ||||||||||||||||
| SGL-1.0-1.0 | 1.0 | ||||||||||||||||
| SGL-2.0-0.25 | 0.25 | 2.0 | 1000 | 630 | 3360 | 433 | 680 | 2760 | 700 | 1250 | 120 | 200 | 50 | 450 | 32 | 160 | 16 |
| SGL-2.0-0.6 | 0.6 | ||||||||||||||||
| SGL-2.0-1.0 | 1.0 | ||||||||||||||||
| SGL-2.5-0.25 | 0.25 | 2.5 | 1200 | 790 | 3060 | 500 | 750 | 2460 | 600 | 1480 | 145 | 200 | 50 | 450 | 32 | 160 | 16 |
| SGL-2.5-0.6 | 0.6 | ||||||||||||||||
| SGL-2.5-1.0 | 1.0 | ||||||||||||||||
| SGL-3.0-0.25 | 0.25 | 3.0 | 1200 | 790 | 3480 | 500 | 750 | 2880 | 600 | 1480 | 145 | 210 | 65 | 450 | 32 | 160 | 16 |
| SGL-3.0-0.6 | 0.6 | ||||||||||||||||
| SGL-3.0-1.0 | 1.0 | ||||||||||||||||
| SGL-4.0-0.25 | 0.25 | 4.0 | 1400 | 900 | 3560 | 550 | 800 | 2960 | 550 | 1680 | 150 | 210 | 65 | 450 | 32 | 160 | 16 |
| SGL-4.0-0.6 | 0.6 | ||||||||||||||||
| SGL-4.0-1.0 | 1.0 | ||||||||||||||||
| SGL-5.0-0.25 | 0.25 | 5.0 | 1600 | 1050 | 3460 | 600 | 850 | 2860 | 500 | 1885 | 150 | 225 | 80 | 450 | 40 | 210 | 20 |
| SGL-5.0-0.6 | 0.6 | ||||||||||||||||
| SGL-5.0-1.0 | 1.0 | ||||||||||||||||
| SGL-6.0-0.25 | 0.25 | 6.0 | 1600 | 1050 | 4060 | 600 | 850 | 3460 | 500 | 1885 | 150 | 225 | 80 | 450 | 40 | 210 | 20 |
| SGL-6.0-0.6 | 0.6 | ||||||||||||||||
| SGL-6.0-1.0 | 1.0 | ||||||||||||||||
| SGL-8.0-0.25 | 0.25 | 8.0 | 1800 | 1150 | 4160 | 655 | 900 | 3560 | 450 | 2085 | 150 | 240 | 100 | 450 | 50 | 250 | 20 |
| SGL-8.0-0.6 | 0.6 | ||||||||||||||||
| SGL-8.0-1.0 | 1.0 | ||||||||||||||||
| SGL-10.0-0.25 | 0.25 | 10.0 | 2000 | 1310 | 4260 | 755 | 950 | 3660 | 450 | 2290 | 150 | 240 | 100 | 450 | 50 | 250 | 20 |
| SGL-10.0-0.6 | 0.6 | ||||||||||||||||
| SGL-10.0-1.0 | 1.0 | ||||||||||||||||
承压水箱工作原理介绍
承压水箱 – 工作原理介绍
承压储水技术主要用于自来水的供水系统中，其原理就是把供水系统中的某一段容积加大，形成一个小的储水单元，这个储水单元在供水正常的情况下只是管道的一部分，有着与供水压力相等的水压。而在供水出现故障（比如水压不足、管道损坏、设备检修等）时，这个储水单元内所储存的水可以为用户继续提供生活生产用水。
承压水箱 – 传统供水模式
传统储水方式大的弊端在于：（1）水体的保质时间短（2）难以避免储水容器对水的二次污染。承压储水方式属于封闭式储存，在储存过程中水体不与空气接触，空气中的杂质和微生物不会进入到水体中，水体中用于保护水质的添加物如氯离子等也不易挥发，而且水体在储存过程中绝大多数时间是流动的，是“活水”。
承压水箱 – 全自动供水介绍
全自动承压水箱的功能和用途 全自动承压式储水箱有三大功能：
1、应急储供水。可以即时储存管道中的新鲜水流，在供水故障时为用户提供安全用水保障。
2、自动排气。它能随时排除管道内的空气，消除管道水锤音。
3、能吸收管道中因水压变化而产生的冲击能量，处长管道材料与设备的使用寿命。
该产品适用于：预防因水压不足、检修等形成的临时性停水；定时供水地区的生产生活用水储存；
承压水箱 – 对管道系统保护
全自动承压式储水箱的优点 免操作，免维护，免清洗。 性能可靠，省事省心。
安装简单便捷，使用寿命长。
承压储水技术主要用于自来水的供水系统中，其原理就是把供水系统中的某一段容积加大，形成一个小的储水单元，这个储水单元在供水正常的情况下只是管道的一部分，有着与供水压力相等的水压。而在供水出现故障（比如水压不足、管道损坏、设备检修等）时，这个储水单元内所储存的水可以为用户继续提供生活生产用水。
承压水箱 – 传统供水模式
传统储水方式大的弊端在于：（1）水体的保质时间短（2）难以避免储水容器对水的二次污染。承压储水方式属于封闭式储存，在储存过程中水体不与空气接触，空气中的杂质和微生物不会进入到水体中，水体中用于保护水质的添加物如氯离子等也不易挥发，而且水体在储存过程中绝大多数时间是流动的，是“活水”。
承压水箱 – 全自动供水介绍
全自动承压水箱的功能和用途 全自动承压式储水箱有三大功能：
1、应急储供水。可以即时储存管道中的新鲜水流，在供水故障时为用户提供安全用水保障。
2、自动排气。它能随时排除管道内的空气，消除管道水锤音。
3、能吸收管道中因水压变化而产生的冲击能量，处长管道材料与设备的使用寿命。
该产品适用于：预防因水压不足、检修等形成的临时性停水；定时供水地区的生产生活用水储存；
承压水箱 – 对管道系统保护
全自动承压式储水箱的优点 免操作，免维护，免清洗。 性能可靠，省事省心。
安装简单便捷，使用寿命长。
承压水箱的传热方式
1、外置盘管式
产品性能相对稳定，使用寿命长，安全性好。缺点是起热慢，热交换时间长；
2、内置盘管式
产品加热较快，热交换时间短。缺点是因盘管材质如厚度等影响，少数产品有盘管腐蚀、泄露的隐患发生；
3、水循环式
加热快（动态加热），性能稳定，使用寿命长，安全性好，越来越受到市场青睐，市场发展前景广阔。缺点是生产成本较高。
